Напольные конденсационные котлы Elco R3400 657-1870 кВт

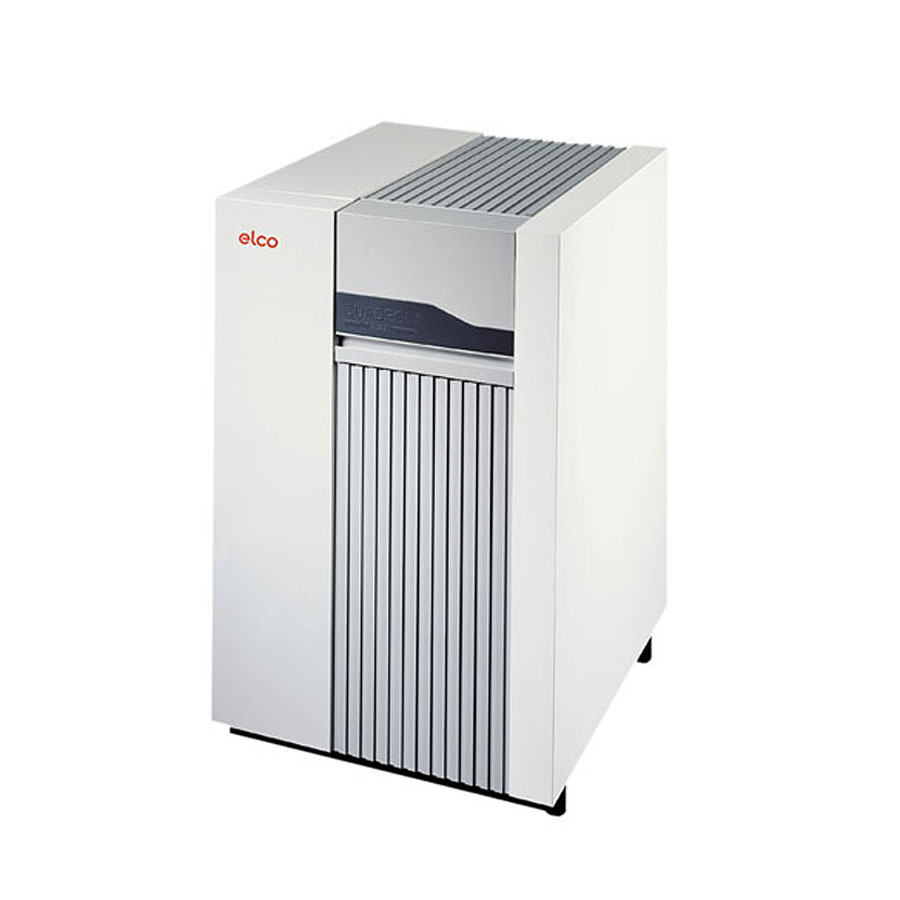

Elco R3400

линейка котлов ELCO R3400 модернизирована и поставляется как  ELCO TRIGON XXL 650 - 1900



Котел ELCO R3400 (аналог Rendamax серии R3400)  обладает лучшими в своем классе характеристиками, диапазон мощности от 613 до 1860 кВт, высокий КПД и низкий уровень выбросов.

Высокоэффективные проточные водотрубные водогрейные котлы, разработаны для систем отопления и горячего водоснабжения жилых и административных зданий.

Мощность 657-1870 кВт;
Низкий уровень шума до 62 дБ(А);
Компактные размеры и легкий вес;
Высокая эффективность;
До 8 котлов в каскад;
Разборная конструкция котла.





Преимущества и особенности котла ELCO R3400:

  • первый теплообменник изготовлен из гладких труб, выполненных из нержавеющей стали;
  • второй теплообменник состоит из оребреных труб из нержавеющей стали с лазерной сваркой основания ребра;
  • специальная конструкция наддувной водоохлаждаемой газовой горелки с опрокинутым распределенным факелом, встроенная в конструкцию котла, обеспечивает стабильные условия горения во всем диапазоне регулирования мощности от 25 до 100 %;
  • КПД - не ниже 94 %;
  • крайне низкая эмиссия оксида углерода (СО) от 3 до 9 ppm и оксидов азота (NOx) от 12 до 35 ppm (в пересчете на сухие неразбавленные продукты сгорания);
  • низкий эквивалентный уровень шума (до 62 дБА) при номинальной мощности;
  • требуемый расход теплоносителя через котел осуществляется встроенным циркуляционным насосом;
  • эксплуатация проточных котлов с высокой скоростью движения теплоносителя обеспечивает безнакипный режим работы поверхностей нагрева на воде с умеренной жесткостью (до 4,5 мг-экв/л);
  • рациональная конструкция котлов серий R3400 позволяет выполнять сборку и разборку котла, что обеспечивает простоту и удобство монтажа, обслуживания и ремонта;
  • легко произвести замену котлов в крышных котельных оснащенных непрофильным котельным оборудованием;
  • котлы оснащены цифровыми блоками автоматического управления и контроля безопасности, которые дают возможность гибкого регулирования системы теплоснабжения.



Коммерческие условия на котлы и запчасти предоставляются по запросу.

Артикул Модель Мощность, кВт
3581500 R3401 ELCO STANDARD 176-657
3581501 R3402 ELCO STANDARD 196-729
3581502 R3403 ELCO STANDARD 229-853
3581503 R3404 ELCO STANDARD 260-965
3581504 R3405 ELCO STANDARD 290-1078
3581505 R3406 ELCO STANDARD 320-1189
3581506 R3407 ELCO STANDARD 350-1309
3581507 R3408 ELCO STANDARD 400-1496
3581508 R3409 ELCO STANDARD 450-1683
3581509 R3410 ELCO STANDARD 500-1870



Технические характеристики котлов ELCO R3400:

Тип Ед.изм. R3401 R3402 R3403 R3404 R3405 R3406
Номинальная тепловая мощность 90/70°C,
макс. / мин
кВт 656/164 733/183 857/213 971/242 1084/270 1197/298
Номинальная тепловая мощность 75/60°C,
макс. / мин
кВт 657/164 734/183 858/213 972/242 1084/270 1197/298
Тепловая мощность горелки кВт 702/176 784/196 917/229 1038/260 1159/290 1279/320
КПД при 90/70°C   93,5 93,5 93,5 93,5 93,5 93,5
Расход газ Н (10,9 кВтч/м³) м³/ч 64,5 71,9 84,1 95,2 106,3 117,3
Расход пропан (12,8 кВтч/м³) м³/ч 54,9 61,2 71,6 81,1 90,5 99,9
Давление газа на входе природный газ (мин.) мбар 18 18 35 35 35 35
Давление газа на входе природный газ (макс.) мбар 25 25 100 100 100 100
Давление газа на входе природный газ (макс.) опция мбар 100 100 - - - -
Объем воды дм³ 50 53 70 75 80 85
Макс. рабочее давление бар 6 6 6 6 6 6
Электропитание В 400 400 400 400 400 400
Частота Гц 50 50 50 5 50 50
Предохранитель А 16 16 16 16 16 16
Максимальная потребляемая мощность кВт 2,15 2,15 2,15 3,12 3,12 3,12


Напольные конденсационные котлы ELCO R3400 657-1870 кВт

Руководство по эксплуатации R3400-R600

Проектирование R3400



Elco R3400 чертежи:

 R3401B R3401V R3401Z R3402B R3402V R3402Z

 R3403B R3403V R3403Z R3404B R3404V R3404Z

 R3405B R3405V R3405Z R3406B R3406V R3406Z

 R3407-3410

Взрывной чертеж R3400 Взрывной чертеж R3400



Электрические схемы:

Электрическая схема для R3400 Электрическая схема для Elco R3400

 Каскадная cхема котлов Elco R3400 с автоматикой Kromschroeder



Сертификаты:

Сертификат ТС на газовые котлы более 100 кВт Сертификат ТС на газовые котлы более 100 кВт
