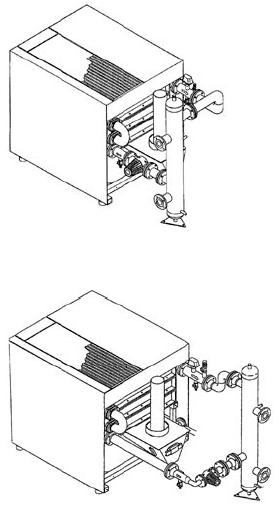

Гидравлический разделитель
При выборе гидравлического разделителя следует принимать во внимание мощность присоединяемых котлов.
Если требуемой мощности соответствуют два разделителя, выбор делается в зависимости от диаметра выходных патрубков котла.
Гидравлические разделители рассчитаны исходя из значения скорости потока 0,35 м/с вместо 0,2 м/с, которое мы обычно используем для измерения разделителя в монтажной диаграмме.
Это возможно, потому что структурная типология гидравлических стрелок Rendamax эффективна даже с более высокой скоростью потока.
В комплект не входят ответные фланцы и соединения для трубопроводов.
Mono
|
Тип
|
Код
|
Гидравлические подключения
|
Мощность
|
|
MONO:
2 подключения для котлового контура (I)
2 подключения для вторичного контура (II)
 |
|
|
|
|
|
кВт
|
|
||
|
DVA096
|
DVA096
|
DN80 (I) 2xR1 1/2” – (II). 2xR2”
|
0 - 250
|
|
||
|
DVA055
|
DVA055
|
DN125 (I) 2xDN65 PN6 – (II) 2xDN65 PN6
|
126 - 380
|
|
||
|
DVA097
|
DVA097
|
DN125 (I) 2xR2” – (II) 2xDN65 PN6
|
126 - 250
|
|
||
|
DVA060
|
DVA060
|
DN150 (I) 2xDN65 PN6 – (II) 2xDN80 PN6
|
381 - 630
|
|
||
|
DVA065
|
DVA065
|
DN150 (I) 2xDN80 PN6 – (II) 2xDN100 PN6
|
631 -740
|
|
||
|
DVA085
|
DVA085
|
DN200 (I) 2xDN80 PN6 – (II) 2xDN100 PN6
|
741 - 930
|
|
||
|
DVA087
|
DVA087
|
DN200 (I) 2xDN80 PN6 – (II) 2xDN125 PN6
|
931 - 1200
|
|
||
|
DVA098
|
DVA098
|
DN200 (I) 2xDN65 PN6 – (II) 2xDN65 PN6
|
251 - 500
|
|
||
|
DVA099
|
DVA099
|
DN200 (I) 2xDN80 PN6 – (II) 2xDN100 PN6
|
501 - 700
|
|
||
|
DVA100
|
DVA100
|
DN250 (I) 2xDN80 PN6 – (II) 2xDN100 PN6
|
701 – 1000
|
|
||
|
|
|
|
|
|
|
|
Duo
|
Тип
|
Код
|
Гидравлические подключения
|
Мощность
|
|
DUO:
4 подключения для котлового контура (I)
2 подключения для вторичного контура (II)
 |
|
|
|
|
кВт
|
|
|
|
DVA101
|
DVA101
|
DN125 (I) 4xR1 1/2” – (II) 2xDN65 PN6
|
0 - 250
|
|
|
|
DVA070
|
DVA070
|
DN150 (I) 4xDN65 PN6 – (II) 2xDN80 PN6
|
251 - 650
|
|
|
|
DVA102
|
DVA102
|
DN200 (I) 4xR2” – (II) 2xDN80 PN6
|
251 - 500
|
|
|
|
DVA075
|
DVA075
|
DN200 (I) 4xDN65 PN6 – (II) 2xDN125 PN6
|
651-1260
|
|
|
|
DVA080
|
DVA080
|
DN250 (I) 4xDN65 PN6 – (II) 2xDN150 PN6
|
1261-1870
|
|
|
|
DVA095
|
DVA095
|
DN300 (I) 4xDN80 PN6 – (II) 2xDN200 PN6
|
1871-2380
|
